Schéma de carte mère : Acer Aspire ASL 100 L100

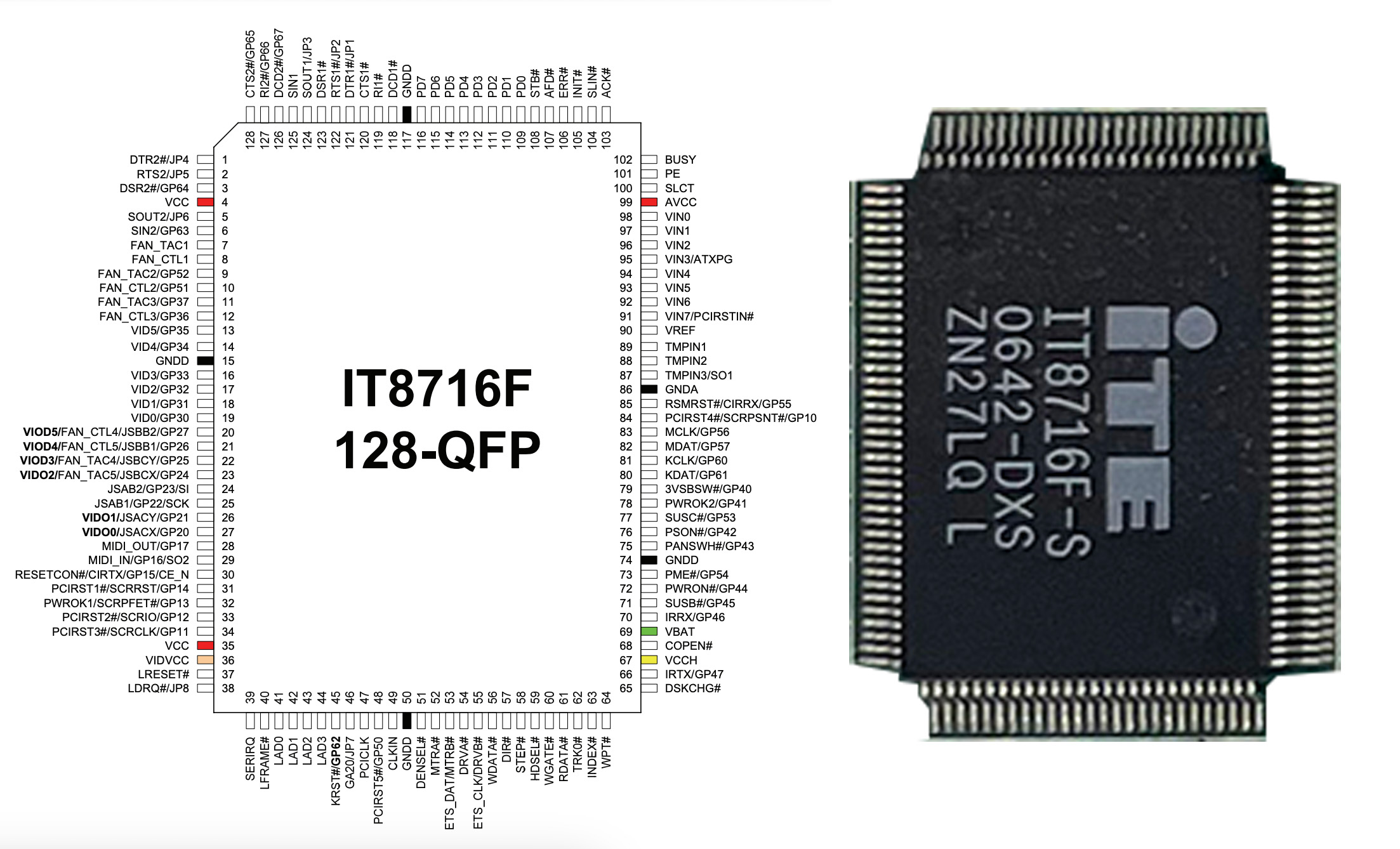

La puce au doux nom de “ITE IT8716F-S” est un contrôleur de gestion de système. C’est une puce imprimée destinée à être intégré à un circuit imprimé. Circuit imprimé ≠ Circuit intégré

Elle sert à :

• Surveillance du matériel : Elle peut surveiller la température, la tension et la vitesse des ventilateurs pour assurer le fonctionnement du système.

• Gestion de l’alimentation : Elle aide à gérer les fonctions d’économie d’énergie, permettant au système de consommer moins d’énergie en mode veille.

• Contrôle des ventilateurs : Elle permet de réguler la vitesse des ventilateurs en fonction des températures.

• Gestion des signaux d’entrée/sortie : Elle peut également gérer divers signaux, comme ceux provenant des capteurs ou des boutons de contrôle. Source : https://theretroweb.com/chips/3723

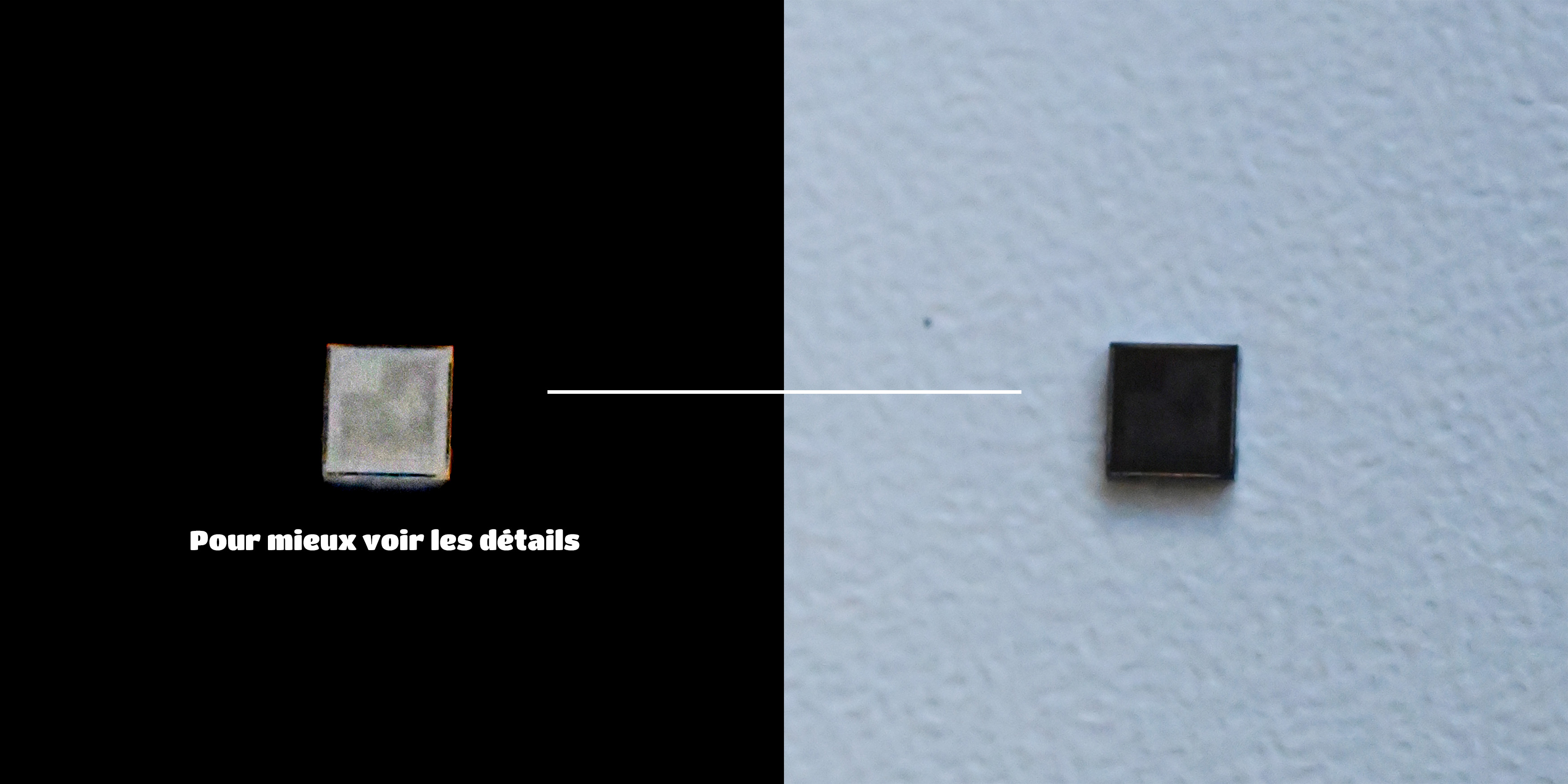

Mais qui y’a t-il à l’intérieur ?

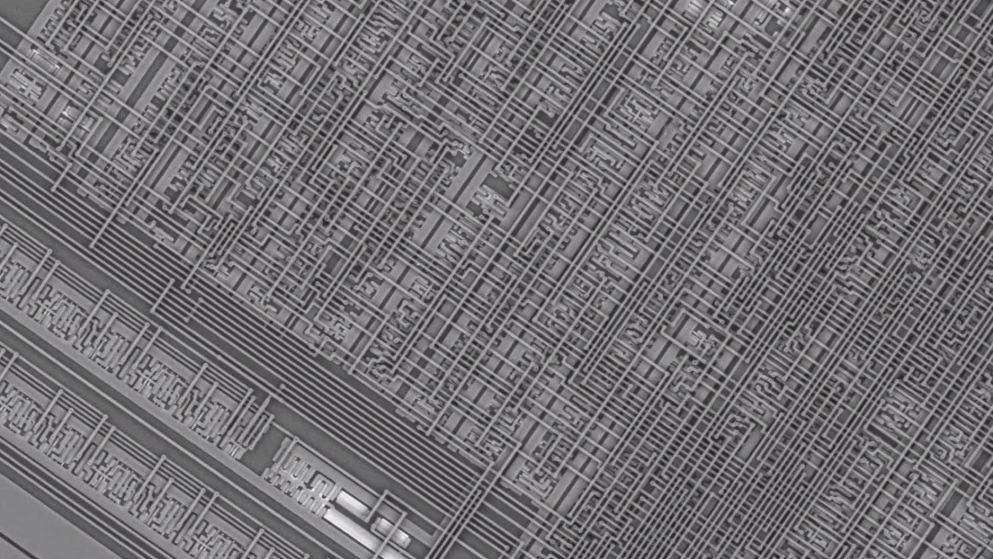

Sans pouvoir vous le montrez avec notre puce, voici ce qu’on pourrait y voir si l’on disposait d’un microscope capable de nous montrer les gravures mesurées en nanomètres.

Source : https://www.extremetech.com/extreme/191996-zoom-into-a-computer-chip-watch-this-video-to-fully-appreciate-just-how-magical-modern-microchips-are

Qu’est ce qui la compose ?

1. Le BGA-SMD est composé d’une grille à billes et d’un circuit imprimé en cuivre. Les soudures en étain on en compte une dizaine à plusieurs milliers en fonction de la taille et de la complexité de la carte.

• Le BGA-SMD c’est quoi ? C’est un boitier de circuits intégrés destiné à être soudé sur un circuit imprimé. Le BGA est un type de circuit intégré il se différencie par sa méthode d’emballage à “montage en surface”. SMD signifie Surface Mont Device cela veut dire que c’est un Dispositif à Montage en Surface.

2. Le recyclage d’une carte mère et des DEEE = Déchets d’Equipements Electriques et Electronique: La carte mère ne se jette pas à la poubelle car elle contient des composants toxiques pour l’homme et l’environnement comme le silicium, s’il est inhalé ou ingéré.

• Le silicium est réputé pour sa capacité à polluer les nappes phréatiques, notamment dans la Silicon Valley Source : https://ecoinfo.cnrs.fr/2010/10/20/le-silicium-les-impacts-environnementaux-lies-a-la-production/

3. Une carte mère peut se recycler de différentes façons:

• en déchèterie ou centre de tri si elle n’est plus fonctionnelle
• dans certains magasins spécialisés dans l’électronique qui pourront reprendre l’appareil électronique et lui donner une seconde vie
• en don à Emmaüs par exemple à condition qu’elle ne soit pas abimée et facilement réparable
• elle peut être réutilisée en recyclage créatif, confection d’objets à partir de la carte mère

On peut prendre pour exemple le travail de Julie Alice Chappell :

Source : https://www.netkulture.fr/article484/insectes-electroniques-de-julie-alice-chappell
